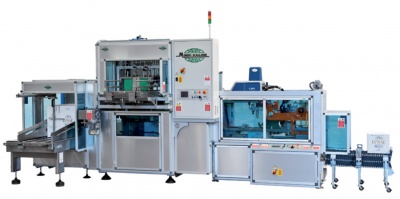

EMBALAJE MONOBLOQUE

MOD. F/I/I/C 2

Máquina adecuada para formar la caja doblando las solapas inferiores cortas, preparar el embalaje de la botella, sacar las colmenas e introducirlas en el embalaje de la botella. Luego el jefe toma los frascos con las colmenas y los coloca dentro de la caja. Cierre superior e inferior con pegamento caliente.

También existe una versión con cierre con cinta adhesiva (mod.”F/I/I/N 2”).

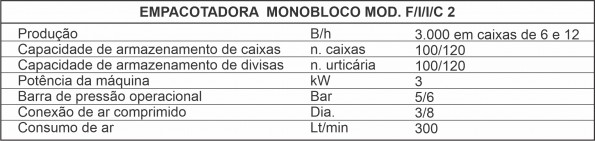

Producción: 3.000 B/h en cajas de 6 y 12

(**) Mismo modelo pero con diferente cierre de cartón, uno con cinta adhesiva y otro con pegamento.

Características

Revista de cartón regulable a varios formatos.
Unidad de recogida de cajas de almacén montada sobre eje motorizado controlado electromecánicamente, con posicionamiento gestionado por encoder.
Almacén colmena posicionado en la parte superior del almacén de cartón, con alfombra de resina acetálica, avance paso a paso con control electroneumático.
Movimiento del soporte del cabezal de colmena con dos ejes controlados con movimiento electroneumático.
La colmena se coloca en la botella previamente preparada.
Retiro de cajas y colmenas con sistema de depresión de aire gestionado por Venturi.
Transportador de botellas motorizado que introduce botellas en la máquina en una sola fila.
Empujador de botellas electroneumático, que prepara las botellas sobre una superficie con la configuración requerida. Este sistema permite procesar botellas con formas (trunco-cónicas, rectangulares, cuadradas) y evita problemas de no canalización.
Recogida de botellas con cabezal de agarre móvil vertical controlado electromecánicamente.
Este sistema permite la recogida y elevación de botellas y, tras desplazar la plataforma
abajo, su descarga en la caja previamente preparada en la posición inferior. La apertura de las trampillas de la caja se facilita mediante un dispositivo de centrado especial con movimiento electroneumático.
Traslado de la caja llena desde la zona de llenado a la zona de cierre y encolado inferior y superior, y posterior descarga mediante eje controlado electromecánicamente.
Grupo encolador con grupo fusor, manguera, pistola dosificadora y electroválvula de control.
Display “touch-screen” para el control de funciones de la máquina, cambio de formatos y visualización de anomalías.
Máquina equipada con sistema eléctrico, cuadro eléctrico con controles de baja tensión, dispositivos de seguridad y protecciones para prevenir accidentes.
Máquina gestionada por PLC Siemens serie S7.
