Garrafa - Engarrafamento Rotativo Automático - GAI

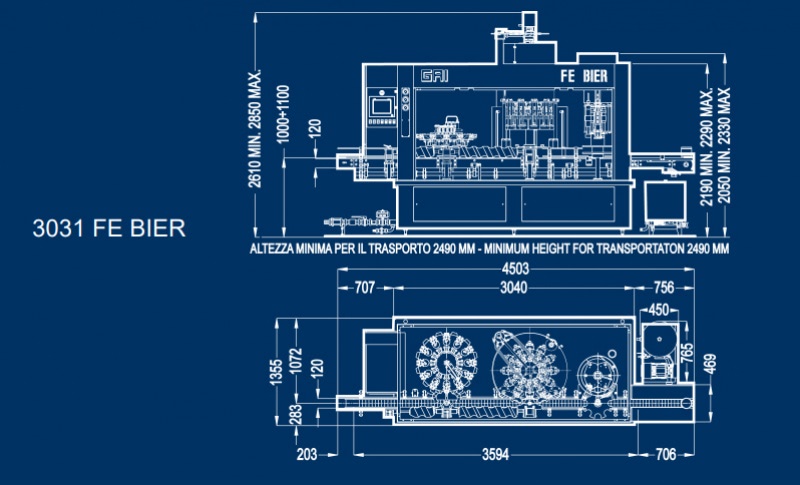

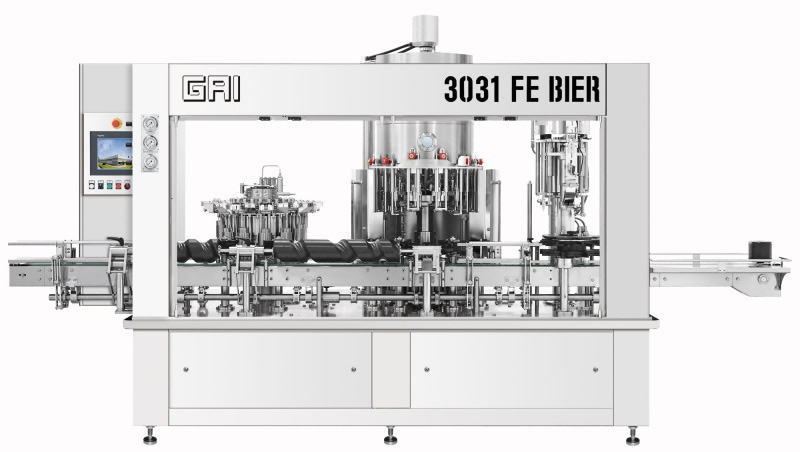

Monobloco automático em aço inoxidável com moldura em aço inox FLAT, feito de:

 Ventilador de duas fases Ø mm 720 (exemplo água + gás) em aço inoxidável para garrafas com diâmetro máximo de 115 mm. Um dispositivo de pinça leva a garrafa e através de um sistema de roda dentada empurrada por uma câmera, vira a garrafa. O bico entra na garrafa para 75 mm. A injeção ocorre apenas na presença de garrafa. Não há contato entre o pescoço da garrafa e as peças do injetor. O sistema de duas injeções está completamente separado. A calibração e a duração das injeções podem ser ajustadas através de um sistema de câmaras externas. A água pingando é recuperada em circuito fechado sem molhar a máquina. As pinças então voltam à posição normal e abre deixando a estrela de saída colocar a garrafa na correia transportadora.

Enchimento com tanque anular eletropneumático de alta pressão para garrafas com diâmetro máximo de 115 mm Øp mm 720.
Cada válvula está equipada com:

• Sensor indutivo para presença de garrafa e início do ciclo.

• Transdutor de pressão para sinal de vácuo e pressão do frasco (a válvula não se enche se a garrafa não atingir a pressão do tanque).

• Válvula eletro-pneumática do circuito de vácuo.

• Válvula eletro-pneumática para compensação de pressão com gás de tanque.

• Válvula eletro-pneumática do circuito de nivelamento automático

• Válvula eletro-pneumática do circuito de desgaseificação

• Circuito eletro-pneumático de duplo efeito para abrir / fechar circuito de retorno de gás

• Circuito eletro-pneumático de duplo efeito para Circuito de líquido aberto / fechado

• O nível de enchimento pode ser ajustado a partir do painel de controle com uma faixa de ajuste entre 25 e 100 mm do topo da boca sem intervenção manual. Cada válvula possui um frasco fofo para a limpeza e esterilização da máquina. A colocação dos frascos fofos é automática com o ciclo manipulado a partir do painel de controle.

• Cada válvula pode funcionar com líquidos espumantes até 8 Bar e ainda líquidos até 0 Bar. O nível de enchimento é preciso mesmo sem usar o circuito de nivelamento automático. O fechamento da válvula de enchimento permite um fácil desgaseamento mesmo com produtos difíceis e permite o engarrafamento de líquidos espumantes à temperatura ambiente.

• A válvula de enchimento está protegida pela patente n ° TO2012A000869.

• Todos os circuitos são canalizados (mesmo a desgaseificação).

• O enchimento tem um circuito CIP esterilizante.

• O enchimento possui um sensor de nível analógico adequado para administrar o inversor da bomba de alimentação (a bomba não está incluída na lista de preços).

• Pré-evacuação dupla da garrafa: sucção de ar da garrafa , Injeção de CO2 sob pressão, sucção antes do equilíbrio de pressão com o gás no tanque. Isso permite eliminar 99% de oxigênio. Para a recirculação de água, é utilizada uma bomba de anel líquido com tanque. • Bomba de anel líquido com tanque para recirculação com termopar, sensor de nível e eletroválvula para controlar a temperatura e o nível de água no tanque.

• Pressão do gás do tanque e nivelamento do frasco manipulados pelo PLC. Bicos de descarga centrados com movimento e câmara para centro do pescoço da garrafa na estrela de entrada.

• O enchimento tem bicos de lavagem automática em caso de quebras de garrafas.

• Peças pedais de elevação de garrafas mecânicas com retorno de câmera e lubrificação automática.

• Um jato de água leve provoca espuma limitando-se.

 Cópia de coroa de cabeça única 4270 alimentada por vibração.
É possível ignorar automaticamente o roçador e / ou a roda roladora e / ou a rotação do painel de controle do painel de controle. A entrada e a transferência entre as estações são concedidas por parafusos de entrada que conduzem e sincronizam as garrafas.
O monobloco está equipado com: - Protetores de segurança de acordo com os padrões CE com portas de vidro temperado.- Parafusos de entrada universais.- Ajuste do motor das laterais.- Frascos manequins centralizados para esterilização de enxaguantes.- Kit eletrovalas para alternar o líquido de entrada e descarga de líquido de gás e lavagem Do circuito após o ciclo de lavagem.- PLC e terminal de operação (tela de toque) .- Ajuste de altura elétrica de toda a estação. - Dispositivo de presença de cápsula / rolha. - Equipado para um tipo de garrafa cilíndrica.

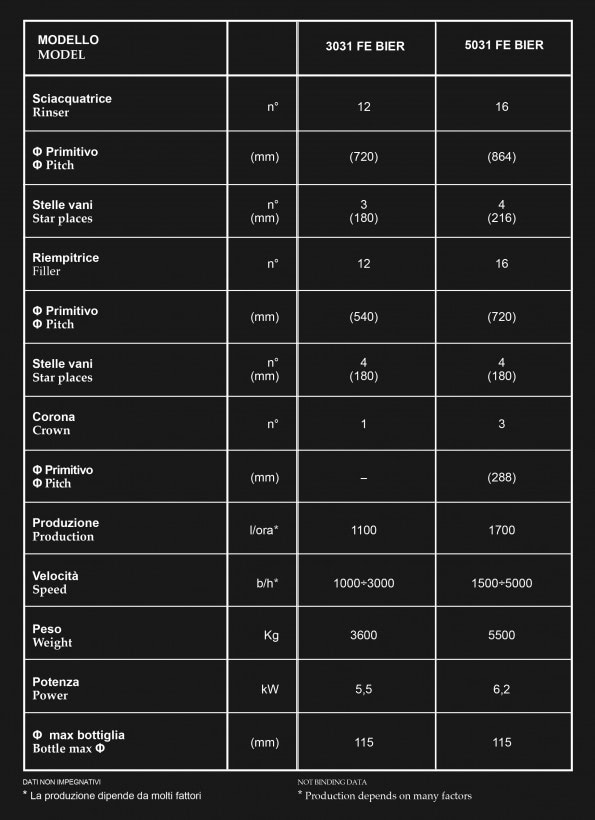

Saída (1) 1100 litros / hora de velocidade 1000-3000 garrafas / hora.

O rendimento efetivo depende de muitos fatores, dentre os quais: Tipo de produto; pressão de engarrafamento; temperatura de engarrafamento; tipo de garrafa.
